크기가 Compact하고
가장 경제적인 자동Filter
  • 최신 개발한 자동 Filter이며 세정시 용수
    사용이 적어 경제적이다.
  • 처리유량대비 장비크기가 가장 작아 설치가
    간단하다.
  • 표준화된 설계로 납품기간이 짧다.
  • 장비 가격이 경제적이다.
Mark

Model
Inlet
Outlet
N.B.
Fig
No.
Nominal
Flow
(Max)
Weight
Screen
Area
Install
Length
(L)
D
Y
A
C
inch
㎥/hr
Kg
Flat
(㎠)
Pleated
(㎠)
mm.
mm.
mm.
mm.
mm.
NM102C
2
1
25
22
580
172
185
220
NM103C
3
1
40
25
580
210
185
202
NM103CL
3
1
40
30
900
210
185
295
NM104C
4
1
80
35
900
235
185
315
NM104LP
4
2
100
90
3000
9000
900
510
2025
465
235
NM104XLP
4
2
100
110
4500
13500
900
510
2485
875
235
NM106LP
6
2
180
115
3000
9000
900
570
2098
480
270
NM106XLP
6
2
120
120
4500
13500
900
510
2485
875
235
NM108LP
8
2
320
140
4500
13500
900
570
2685
965
270
NM110P
10
2
400
160
4500
13500
900
585
2685
965
285
---------
-----------◆ Maximum Working Pressure: 10 Bar for Model of Fig. 1
---------------------------------------- 8 Bar for Model of Fig. 2
-----------◆ Maximum Working Temperature: 50℃
-----------◆ 세정중 입구배관 압력: 2 Bar 이상
-----------◆ Control: Hydraulic, Electric, Hydraulic & Electric, Pneumatic & Electric, Clean Water
-----------◆ Drain 배관: 1 1/2" 이상

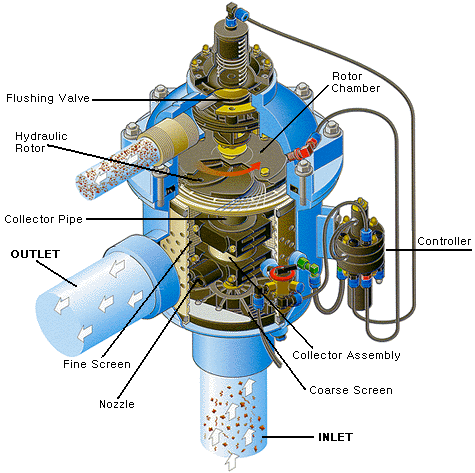

◆ NM100 수직형 작동 원리

 --입구 ⑪ 로 유입된 용수는 Coarse Screen ⑩ 에서 예비여과 된 후 미세Screen ① 으로 여과되어 출구 ② 로 나간다. 불순고형물이 미세Screen에 쌓이면 Filter입·출구의 차압이 서서히 증가하며 차압이 미리 설정된 값에 이르면 세정Controller ③ 가 세정Valve ④ 를 열고 대기중으로 강력한 세정수를 배출한다.

-- 이 세정작용은 흡입Nozzle ⑤ 에 흡입력을 발생시켜 흡입Nozzle 입구의 미세Screen을 세정한다.-- 세정 수는 Collector Pipe ⑥ , Hydraulic Rotor ⑦ 를 거쳐 세정Valve로 배출되며 Dirt Collector Assembly ⑧ 를 회전시킨다. --Rotor Chamber ⑨ 의 압력이 떨어지면 Dirt Collector Assembly는 위로 올라간다.

--회전과 상향운동의 복합작용으로 흡입Nozzle은 미세Screen 전체를 세정시킨다. --특수하게 설계된 흡입 Nozzle은 또 다른 흐름을 발생시켜 미세Screen의 뒷면도 세정한다.
--한번의 세정이 완료되면 Collector Assembly를 아래로 밀어 원래의 자리로 돌려보내는 2차 세정이 자동적으로 이어진다. 이러한 복합적 세정작용은 6 - 10 초 소요된다.

◆ NM100 수평형 작동 원리

 --입구 ① 로 유입된 용수는 Coarse Screen ③ 에서 예비여과 된 후 미세Screen ④ 으로 여과되어 출구 ② 로 나간다. 불순고형물이 미세 Screen에 쌓이면 Filter 입·출구의 차압이 서서히 증가하며 차압이 미리 설정된 값에 이르면 세정Controller ⑫ 가 세정Valve ⑨ 를 열고 대기중으로 강력한 세정수를 배출한다.

-- 이 세정작용은 흡입Nozzle ⑥ 에 흡입력을 발생시켜 흡입Nozzle 입구의 미세Screen을 세정한다.-- 세정 수는 Collector Pipe ⑦ , Hydraulic Rotor ⑧ 를 거쳐 세정Valve로 배출되며 Dirt Collector Assembly ⑦ 를 회전시킨다. --세정이 시작되면 Rotor Chamber와 Piston ⑪ 의 내부 압력이 떨어지며 Dirt Collector Assembly를 축방향으로 이동 시킨다.

--회전과 축방향운동의 복합작용으로 흡입Nozzle의 미세Screen 전체를 세정 시킨다. --한번의 세정이 완료되면 Collector Assembly를 원래의 자리로 돌려보내는 2차 세정이 자동적으로 이어진다. 이러한 복합적 세정작용은 10 - 15 초 소요된다.
