HCF Series(High Capacity Model)

| Home | 새로미 | 제품소개 | 고객서비스 | 상담안내 | 자료실 | 방명록 |

대용량 Power Plant에 적합한
냉각수 여과용 자동 Filter

대용량 용수의 미세여과가 가능하다.
바다, 강 호수 등의 지표수여과
크기가 Compact하고 유지·관리가 쉽다.
다양한 선택사양으로 고객의 요구사양에 대응

Mark

기술사양
- 여과정도: Flat Screen 1 - 12mm
- 처리용량: 2000 - 40000 ㎥/h (이 용량이상은 Filter 병렬설치로 처리가능)
- 입·출구 배관 Size: 20", 24", 28", 32", 36", 40", 48", 60", 72", 96"
- Material
  Housing: Mild Steel, SUS 304, SUS 316
  여재 Screen: SUS 316L
- 적용분야
  ◆ 냉각수 여과
  ---Power Plant의 냉각용 Intake Water를 여과하여 조류, Mussel,
  ---나뭇잎 등의 불순고형물을 제거하여 열교환기의 열교환 효율을
  ---높이고 유지·관리비를 절감시킨다.
  ◆ Spray Nozzle 막힘 방지

세부 기술사양

Inlet/Outlet	Max Flow Rate
20"	2,000 ㎥/h
24"	2,800 ㎥/h
28"	4,000 ㎥/h
32"	5,000 ㎥/h
36"	6,500 ㎥/h
40"	8,000 ㎥/h
48"	11,000 ㎥/h
60"	18,000 ㎥/h
72"	25,000 ㎥/h
96"	40,000 ㎥/h

----

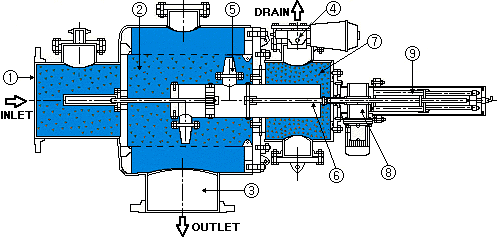

작동원리

--
-----------(상기 도면은 많은 Filter Housing중 1 가지 입니다.)

--용수는 입구①로 유입되어 미세 Screen②에서 여과되며 처리수는 출구③로 나간다.-- 용수중 불순고형물은 미세 Screen②위에 쌓 이고 Filter 입·출구의 차압이 서서히 증가한다.
-- 미리 설정 된 차압이나 세정주기가 되면 Controller는 세정 Valve④를 열고 세정수를 대기압에 배출한다. --이런 압력변화는 흡입 Nozzle⑤에 흡입력을 발생시켜 흡입 Nozzle 입구의 미세 Screen을 세정한다.

-- 세정수는 Collector Pipe⑥, Drain Chamber⑦ 및 세정 Valve를 통하여 외부로 배출 된다. -- 전기 Motor⑧는 Collector Pipe 및 흡입 Nozzle을 회전 시키며, Piston⑨은 이들을 좌우로 이동시킨다.
-- 이런 회전운동 과 직선운동은 흡입 Nozzle이 미세 Screen을 완전히 세정 토록 한다. -- 미세 Screen의 세정이 끝나면 Filter 입·출구의 차압이 없어지며 Controller는 세정 Valve를 닫고 Collector Pipe 및 흡입 Nozzle을 원래의 위치로 되돌려 보낸다. ---------------------------------
